รางนำทางเป็นส่วนประกอบรับน้ำหนักหลักของระบบติดตั้งเซลล์แสงอาทิตย์ (PV) ซึ่งส่วนใหญ่ใช้เพื่อยึดและจัดเรียงโมดูลเซลล์แสงอาทิตย์ โดยทั่วไปจะใช้ร่วมกับอุปกรณ์ยึด เช่น แคลมป์และสลักเกลียว กลุ่มผลิตภัณฑ์รางที่ครอบคลุมของเราประกอบด้วยวัสดุหลักสองประเภท ได้แก่ เหล็ก (สังกะสีจุ่มร้อน และโลหะผสมสังกะสี-อลูมิเนียม-แมกนีเซียม) และโลหะผสมอลูมิเนียม และครอบคลุมโปรไฟล์หน้าตัดต่างๆ รวมถึงราง H รางไม่มีริบ และรางรูปทรงสั่งทำพิเศษ รางเหล่านี้รับน้ำหนักของโมดูล PV และถ่ายโอนแรงไปยังเสายึดหรือฐานหลังคา เหมาะสำหรับการติดตั้ง PV แบบกระจายบนหลังคากระเบื้องเหล็กสีและหลังคาคอนกรีตเรียบ รวมถึงที่จอดรถ PV และโรงไฟฟ้า PV แบบติดตั้งภาคพื้นดินบางแห่ง
รางนำทางมีจำหน่ายในวัสดุหลายประเภท เช่น อะลูมิเนียมอัลลอยด์ โลหะผสม Zn-Al-Mg และเหล็กชุบสังกะสีแบบจุ่มร้อน เพื่อให้เหมาะกับสภาพของโครงการที่หลากหลาย รวมถึงสถานที่ตั้งบนบกและชายฝั่ง สภาพแวดล้อมที่มีความเค็มสูง พื้นที่ที่มีข้อจำกัดในการรับน้ำหนักของหลังคา และโรงไฟฟ้าที่มีช่วงกว้าง

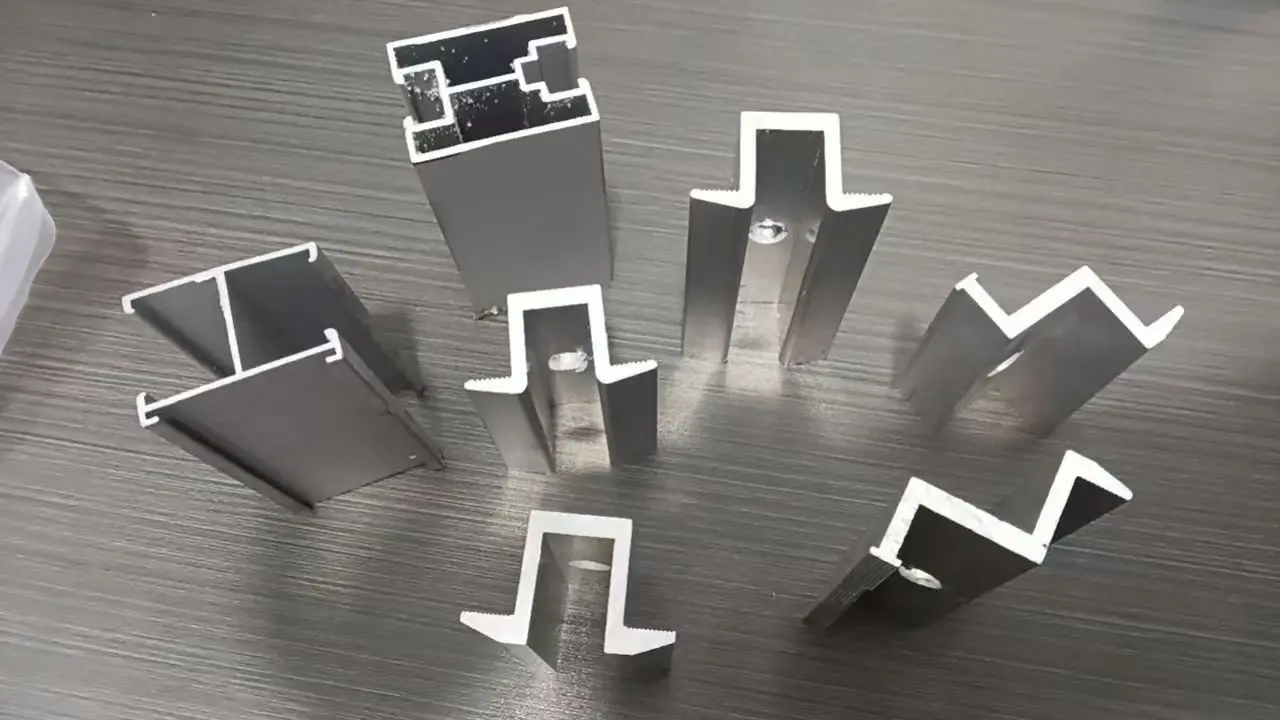

ประกอบด้วยโปรไฟล์รูปตัว C, H และ U มาตรฐาน โปรไฟล์แบบไม่มีริบน้ำหนักเบา และรูปทรงที่ไม่ได้มาตรฐานแบบกำหนดเอง ทำให้มั่นใจได้ถึงความเข้ากันได้กับทั้งโครงการทั่วไปและการใช้งานติดตั้งเพิ่มเติมเฉพาะทาง
รองรับการตัดความยาวคงที่ การเจาะ CNC และการตัดเฉือนโปรไฟล์แบบกำหนดเอง เราไม่ได้จำกัดอยู่เพียงผลิตภัณฑ์มาตรฐานที่มีจำหน่ายทั่วไปและสามารถผลิตส่วนประกอบเพื่อให้ตรงตามข้อกำหนดการเขียนแบบโครงการเฉพาะได้
รางนำ แคลมป์ (แคลมป์ตรงกลาง/ปลาย) ตัวยึดสแตนเลส และส่วนประกอบสายดินผลิตขึ้นภายในบริษัท ช่วยให้มั่นใจได้ถึงความเข้ากันได้ในระดับสูงระหว่างโปรไฟล์และอุปกรณ์เสริม ช่วยลดข้อผิดพลาดในการประกอบที่ไซต์งาน
ข้อกำหนดมาตรฐานมีไว้เพื่อการจัดส่งที่รวดเร็ว โรงงานของเรามีกำลังการผลิต 200,000 ตันต่อปี ซึ่งสามารถจัดการอุปทานจำนวนมากสำหรับโรงไฟฟ้าขนาด GW ได้
ขจัดความจำเป็นในการจัดหาแยกต่างหากจากโรงงานอะลูมิเนียมและเหล็กกล้า เราจัดหารางและอุปกรณ์เสริมที่เข้าชุดกันอย่างครบครัน ซึ่งจะทำให้กระบวนการจัดซื้อทั้งหมดมีความคล่องตัว
| รายการพารามิเตอร์ | ข้อกำหนดทางเทคนิค |
| วัสดุฐานเสริม | อลูมิเนียมอัลลอยด์ 6063-T5 / S350GD แถบเหล็ก Zn-Al-Mg / เหล็กชุบสังกะสีแบบจุ่มร้อน Q355 |
| การรักษาพื้นผิว | อโนไดซ์ / เคลือบ Zn-Al-Mg / ชุบสังกะสีแบบจุ่มร้อน |
| ประเภทส่วนหลัก | ประเภท H, ประเภท C, ประเภท U, ไม่เสริมแรง น้ำหนักเบา, ส่วนรูปทรงพิเศษแบบกำหนดเอง |
| ความหนาของผนังโปรไฟล์ | อลูมิเนียมอัลลอยด์: 1.2-2.0 มม.; เหล็ก: 1.0-1.5 มม. (ปรับแต่งได้) |
| ความยาวการจัดส่งมาตรฐาน | 4ม., 6ม.; การตัดแบบกำหนดเองตามความยาวที่มีอยู่ |
| โมดูลที่เข้ากันได้ | โมดูลโมโนคริสตัลไลน์, PERC, TOPCon PV ครบวงจร |
| อุปกรณ์เสริมที่รองรับ | แคลมป์กลาง, แคลมป์ปลาย, ตัวยึดสแตนเลส, ส่วนประกอบสายดิน |
| สถานการณ์การใช้งาน | หลังคากระเบื้องเหล็กสี หลังคาคอนกรีต โรงไฟฟ้าแบบติดตั้งภาคพื้นดิน ที่จอดรถพลังงานแสงอาทิตย์ โครงการ PV รูปทรงพิเศษที่ได้รับการปรับปรุงใหม่ |
| มาตรฐานที่ใช้บังคับ | GB มาตรฐานจีน, มาตรฐานยุโรป EN; มีใบรับรองวัสดุ |
เกรดวัสดุได้รับการตรวจสอบสำหรับรางนำทุกชุดเพื่อให้แน่ใจว่าไม่มีการใช้วัสดุรีไซเคิลหรือไม่บริสุทธิ์
การตรวจสอบความทนทานต่อมิติและการตรวจสอบเฉพาะจุดบนความหนาของการเคลือบอะโนไดซ์ทำให้มั่นใจได้ว่าการรักษาพื้นผิวเป็นไปตามมาตรฐาน
3. มีรายงานคุณสมบัติทางกลสำหรับโปรไฟล์ตามคำขอ
4. สามารถจัดทำรายงานการทดสอบของบุคคลที่สาม (เช่น TUV, SGS) เพื่อให้เป็นไปตามข้อกำหนดสำหรับการประมูลโครงการในต่างประเทศและการประกาศศุลกากร
เราช่วยเหลือในการเลือกแบบจำลองรางนำตามปริมาณลมและหิมะเฉพาะโครงการ สภาพหลังคา และสภาพอากาศในท้องถิ่น สามารถส่งตัวอย่างทางกายภาพเพื่อตรวจสอบวัสดุ หน้าตัด และผิวสำเร็จได้ เราจัดทำเอกสารการประมูลโครงการ รวมถึงข้อกำหนดของผลิตภัณฑ์และรายงานผลการทดสอบ สำหรับลูกค้าต่างประเทศ เราเสนอคำแนะนำที่เหมาะกับมาตรฐานท้องถิ่น
สำหรับคำสั่งซื้อแบบกำหนดเอง เราจะสร้างภาพวาดการประมวลผลสำหรับการลงนามของลูกค้าก่อนเริ่มการผลิต ในระหว่างการผลิต เราจัดเตรียมรูปถ่ายหรือวิดีโอเกี่ยวกับการตรวจสอบวัตถุดิบ การประมวลผลโปรไฟล์ และการตรวจสอบสปอตผลิตภัณฑ์สำเร็จรูป เพื่อให้ลูกค้าสามารถติดตามความคืบหน้าได้ การจัดส่งประกอบด้วยรายการบรรจุภัณฑ์ที่สมบูรณ์และการรับรองวัสดุ เรามีตัวเลือกบรรจุภัณฑ์ที่หลากหลาย รวมถึงการพันแบบยืดกันฝนเพื่อป้องกันความเสียหายระหว่างการขนส่ง สำหรับการสั่งซื้อภายในประเทศ เราจะจัดส่งรถบรรทุกตรงไปยังที่ตั้งโครงการ สำหรับคำสั่งส่งออก เราให้ความช่วยเหลือด้านเอกสารศุลกากรฉบับสมบูรณ์และสนับสนุนเงื่อนไขการค้าต่างๆ (เช่น FOB)
หากความเสียหาย (เช่น รอยบุบหรือการเสียรูป) เกิดขึ้นระหว่างการขนส่ง เราจะประเมินสถานการณ์อย่างรวดเร็วเมื่อได้รับภาพถ่ายยืนยัน และจัดเตรียมชิ้นส่วนทดแทนหรือวิธีแก้ปัญหาที่ตกลงร่วมกัน เรามีคู่มือการติดตั้งที่ครอบคลุม รวมถึงไดอะแกรมและเคล็ดลับในการติดตั้งที่สำคัญ ทีมเทคนิคของเราให้การสนับสนุนระยะไกลเพื่อแก้ไขปัญหาใดๆ ที่พบในระหว่างการติดตั้ง
โรงงานของเราตั้งอยู่ในฐานอุตสาหกรรม Daqiuzhuang ในจิงไห่ เทียนจิน ใกล้กับท่าเรือเทียนจิน ช่วยให้สามารถจัดส่งรถบรรทุกโดยตรงไปยังไซต์โครงการในประเทศและอำนวยความสะดวกด้านพิธีการศุลกากรและการขนส่งสำหรับคำสั่งส่งออก เรารักษาความร่วมมือระยะยาวและมั่นคงกับโรงงานอัดขึ้นรูปอะลูมิเนียม เพื่อให้มั่นใจในการจัดหาวัตถุดิบที่เชื่อถือได้ และรับประกันว่าจะไม่มีการทดแทนเกรดวัสดุ เราใช้การควบคุมคุณภาพที่ครอบคลุมตลอดทั้งกระบวนการ โดยดำเนินการตรวจสอบหลายครั้งตั้งแต่การรับวัตถุดิบไปจนถึงการจัดส่งสินค้าสำเร็จรูป เราผลิตรางเหล็กไปพร้อมๆ กัน (ราง H รางโปรไฟล์พิเศษ และรางไร้ริบ) ช่วยให้ลูกค้าสามารถจัดหาอุปกรณ์ยึดเหล็กและรางอลูมิเนียมอัลลอยด์ได้ในร้านค้าครบวงจร ซึ่งจะช่วยลดต้นทุนการสื่อสารที่เกี่ยวข้องกับการจัดการซัพพลายเออร์หลายราย และเราจัดการคำสั่งซื้อทุกขนาด
ตอบ: อุปกรณ์เสริมสามารถใช้แทนกันได้หากช่องหน้าตัดตรงกัน อย่างไรก็ตามการสัมผัสโดยตรงระหว่างเหล็กและอลูมิเนียมทำให้เกิดการกัดกร่อนทางเคมีไฟฟ้า ดังนั้นจึงต้องติดตั้งปะเก็นฉนวนเมื่อผสมวัสดุ
ตอบ: โปรไฟล์ถูกปกคลุมด้วยฟิล์มป้องกัน ทั้งชุดถูกห่อด้วยฟิล์มยืดกันฝนและยึดด้วยตัวป้องกันขอบกระดาษแข็ง ส่วนกำหนดค่ายาวยังเสริมด้วยโครงไม้เพื่อลดความเสี่ยงที่จะเกิดรอยขีดข่วนระหว่างการขนส่ง
ตอบ: ไม่ มันแตกต่างกันไป รางสังกะสี-อลูมิเนียม-แมกนีเซียมและเหล็กชุบสังกะสีแบบจุ่มร้อนมาพร้อมกับการรับประกันป้องกันการกัดกร่อนเป็นเวลา 25 ปี ในขณะที่รางอลูมิเนียมอัลลอยด์แบบอะโนไดซ์มีการรับประกันการป้องกันการกัดกร่อนเป็นเวลา 20 ปี โปรดยืนยันเงื่อนไขการรับประกันเฉพาะก่อนทำการสั่งซื้อ
ตอบ: รางนำสามารถปรับแต่งตามหน้าตัดเฉพาะได้ โดยขึ้นอยู่กับปริมาณการสั่งซื้อขั้นต่ำ (MOQ) สำหรับการสร้างแม่พิมพ์อัดขึ้นรูป อย่างไรก็ตาม การปรับเปลี่ยนง่ายๆ เช่น การปรับความยาวหรือการเจาะ ไม่จำเป็นต้องใช้แม่พิมพ์ใหม่ และมีข้อกำหนดขั้นต่ำที่ต่ำกว่า
ตอบ: โปรไฟล์ slotted มาตรฐานที่จับคู่กับแคลมป์ที่เข้ากันได้จะไม่ลื่นหลุด คุณต้องระบุความหนาของส่วนประกอบเพื่อให้เราสามารถจับคู่แคลมป์ที่ถูกต้องได้ ไม่แนะนำให้ผสมอุปกรณ์เสริมจากยี่ห้อต่างๆ
ตอบ: เก็บไว้ในที่แห้งและมีอากาศถ่ายเทสะดวก และหลีกเลี่ยงการโดนฝนหรือน้ำนิ่ง โปรไฟล์ควรยกขึ้นจากพื้น ห้ามวางซ้อนบนดินหรือโคลนโดยตรง และไม่ควรลอกฟิล์มป้องกันออกก่อนเวลาอันควร
