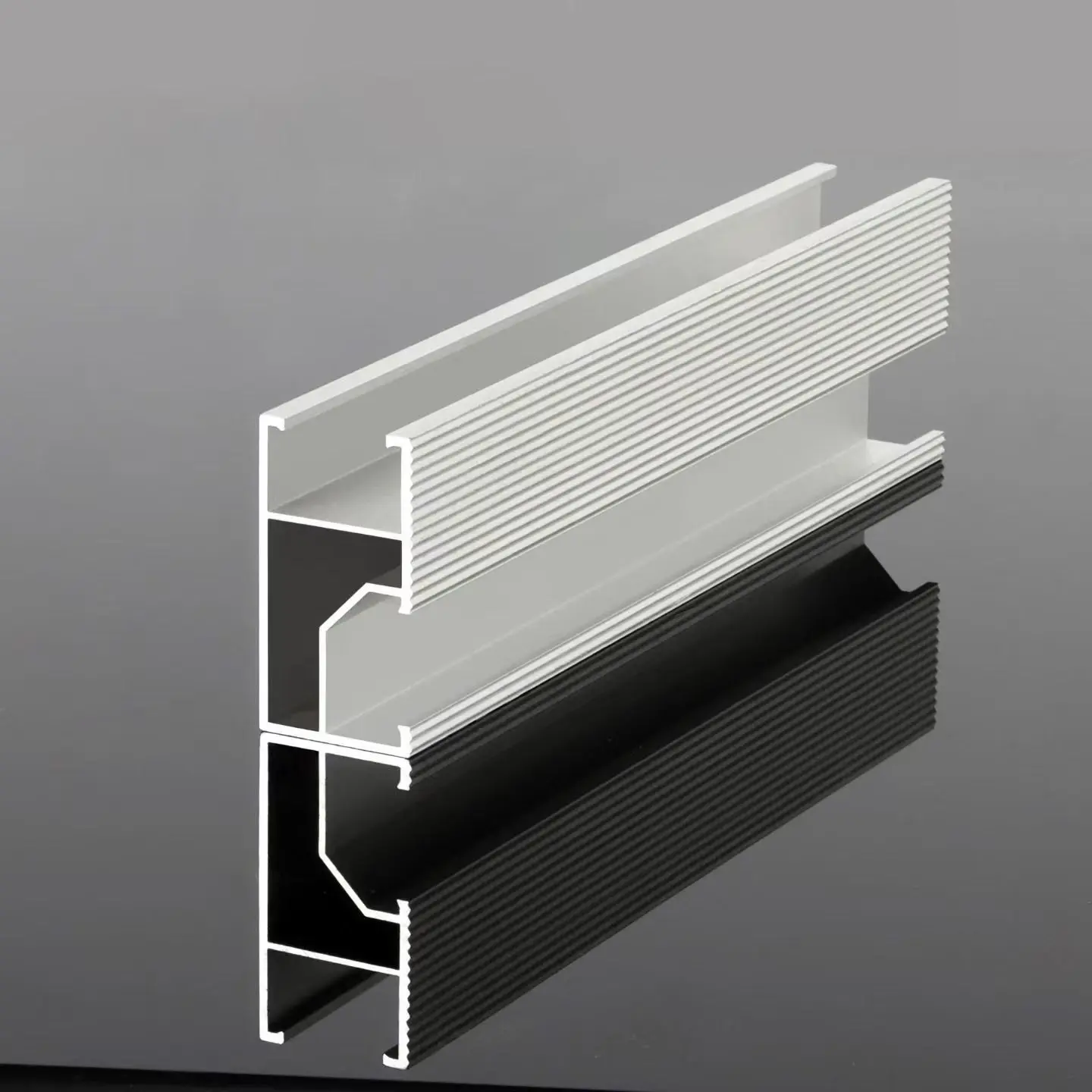

รางนำที่ไม่ได้มาตรฐาน

เราออกแบบโปรไฟล์รางนำที่ไม่ได้มาตรฐานแบบกำหนดเองตามรูปทรงหลังคาเฉพาะ แทนที่จะเลือกจากรายการสินค้าคงคลังมาตรฐาน เราม้วนขึ้นรูปโปรไฟล์ที่ต้องการโดยใช้เหล็ก S350GD ที่มีความแข็งแรงสูง ผสมผสาน T-slot มาตรฐานที่ยังคงเข้ากันได้กับแคลมป์กลาง แคลมป์ส่วนปลาย และน็อตเลื่อนที่มีจำหน่ายทั่วไป สิ่งเหล่านี้มาพร้อมกับการเคลือบสังกะสีแบบจุ่มร้อนหรือการเคลือบ Zn-Al-Mg การออกแบบโปรไฟล์ การขึ้นรูปม้วน การเจาะ และการตัดตามความยาว ล้วนดำเนินการที่โรงงานของเราเองในเมืองเทียนจิน ประเทศจีน

ประเภทหลังคาที่ใช้งานได้

หลังคาโลหะทรงสี่เหลี่ยมคางหมูและตะเข็บตั้งพร้อมรูปทรงที่เป็นเอกลักษณ์:

สถานการณ์ทั่วไป ได้แก่ โปรไฟล์รูปทรงสี่เหลี่ยมคางหมูหรือตะเข็บยืนที่แหวกแนว และความสูงของโครงที่เกินช่วงมาตรฐาน โดยที่ฐานของราง C/U มาตรฐานจะกีดขวางโครงหลังคา ป้องกันไม่ให้โครงนั่งราบ

หลังคาโค้ง โค้ง หรือขั้นบันได:

บนหลังคาที่มีความโค้งหรือการเปลี่ยนแปลงระดับความสูง รางมาตรฐานที่มีโปรไฟล์คงที่อาจปล่อยช่องว่างหรือบังคับให้เฟรมโมดูลบิด โปรไฟล์แบบกำหนดเองของรางนำที่ไม่ได้มาตรฐานทำให้จุดยึดแต่ละจุดอยู่ในตำแหน่งที่มีความสูงตามที่ต้องการ

เค้าโครงที่มีพื้นที่จำกัด:

สถานการณ์ที่เกี่ยวข้องกับความสูงในการติดตั้งต่ำ อุปกรณ์หลังคาทะลุอาร์เรย์ หรือโมดูลที่ตั้งไว้ที่มุมเอียงพิเศษ โปรไฟล์รางแบบกำหนดเองสามารถทำให้ตื้นหรือมีรูปร่างเพื่อขจัดสิ่งกีดขวาง ไม่จำเป็นต้องออกแบบอาร์เรย์ทั้งหมดใหม่เพื่อรองรับโปรไฟล์มาตรฐานเท่านั้น

การปรับปรุง PV สำหรับโรงงานอุตสาหกรรมที่มีอยู่:

ในกรณีที่แปที่มีอยู่ได้รับการแก้ไขและเคลื่อนย้ายไม่ได้ โปรไฟล์ของรางนำทางที่ไม่ได้มาตรฐานซึ่งได้รับการออกแบบให้ตรงกับระยะห่างแปที่มีอยู่จะช่วยให้สามารถติดตั้งอาเรย์ใหม่เข้ากับโครงสร้างเดิมได้โดยตรง โดยไม่ต้องตัดหรือเสริมแรง

ข้อดีหลักและเหตุผลพื้นฐาน

โปรไฟล์ที่ออกแบบให้เหมาะกับหลังคา ช่วยประหยัดเวลาแรงงาน:

โปรไฟล์ได้รับการออกแบบมาโดยเฉพาะสำหรับรูปทรงซี่โครงของหลังคา ตำแหน่งแป และมุมของโมดูล เมื่อส่งมอบ รางเป็นส่วนประกอบที่พร้อมสำหรับการติดตั้ง แทนที่จะเป็นโซลูชันแบบประนีประนอม สิ่งนี้แปลเป็นการประหยัดแรงงานในสถานที่ได้อย่างมาก โดยไม่จำเป็นต้องตัด เจียร หรือการฉาบบนหลังคา และลดการหยุดทำงานโดยไม่คาดคิดได้อย่างมาก

ประสิทธิภาพโครงสร้างที่สูงขึ้นสำหรับเหล็กในปริมาณเท่ากัน:

หน้าตัดของรางนำที่ไม่ได้มาตรฐานช่วยให้วัสดุสามารถจัดตำแหน่งได้อย่างแม่นยำในตำแหน่งที่โมเมนต์การดัดงอเกิดขึ้น สำหรับน้ำหนักที่เท่ากัน จะให้โมเมนต์ความเฉื่อยที่สูงกว่าส่วนมาตรฐาน เมื่อน้ำหนักบรรทุกของหลังคาเป็นข้อจำกัด ตรรกะเดียวกันนี้จะถูกนำไปใช้ในทางกลับกัน: ส่วนนี้สามารถถูกทำให้เบาลงเพื่อควบคุมน้ำหนักตายบนหลังคาที่มีอายุมาก

ช่อง T มาตรฐานยังคงอยู่บนพื้นผิวหนีบ:

พื้นผิวการจับยึดยังคงไว้ซึ่งช่อง T มาตรฐานโดยไม่คำนึงถึงโปรไฟล์ภายนอก สามารถใช้แคลมป์กลาง แคลมป์ปลาย และน็อตเลื่อนที่มีจำหน่ายในท้องตลาดได้ตามปกติ และรายการวัสดุส่วนที่เหลือยังคงไม่เปลี่ยนแปลง เครื่องมือติดตั้งและคลังแคลมป์ที่มีอยู่ของคุณยังคงใช้งานได้

การขึ้นรูปครั้งเดียวและการจ่ายที่มั่นคง:

ส่วนนี้ประกอบขึ้นจากการขึ้นรูปม้วนอย่างต่อเนื่องจากแถบเหล็กในรอบเดียว เพื่อให้มั่นใจว่ามีความตรงสม่ำเสมอและทำซ้ำได้ทั่วทั้งชุด ภาชนะที่สิบจะตรงกับตัวอย่างที่ได้รับการอนุมัติ

ตัวเลือกการเคลือบตามอายุการใช้งาน:

รางนำทางที่ไม่ได้มาตรฐานมีทั้งแบบจุ่มร้อน (Z275) และสังกะสี-อลูมิเนียม-แมกนีเซียม (ZAM80–150) ให้เลือก สังกะสี-อลูมิเนียม-แมกนีเซียมมีความสามารถในการซ่อมแซมตัวเองที่ขอบตัดและต้านทานการพ่นเกลือได้ดีกว่าเมื่อเปรียบเทียบกับการชุบสังกะสีแบบทั่วไป ดังนั้นเราจึงแนะนำสำหรับพื้นที่ชายฝั่งทะเลและพื้นที่อุตสาหกรรมที่มีความชื้นสูง การรับประกันความต้านทานการกัดกร่อนคือ 15 ปีสำหรับสังกะสีแบบจุ่มร้อน และ 25 ปีสำหรับสังกะสี-อลูมิเนียม-แมกนีเซียม

ข้อมูลจำเพาะของผลิตภัณฑ์

รายการ	ข้อมูลจำเพาะอ้างอิง	บันทึก
วัสดุ	S350GD / S450GD เหล็กขึ้นรูปเย็น	แถบเหล็กมีความแข็งแรงสูงขึ้นรูปม้วน
การเคลือบผิว	สังกะสีแบบจุ่มร้อน Z275 หรือ Zn-Al-Mg ZAM80–150	เลือกตามโครงการ
ความหนา	1.2 / 1.5 / 2.0 / 2.5 มม	โดยทั่วไป 1.2–1.5 มม. สำหรับส่วนเรียบ
ความสูงของส่วน	40 / 45 / 50 / 60 / 80 มม	ส่วนที่กำหนดเองในการออกแบบ
ความกว้างของหน้าแปลน	30 / 35 / 40 มม	จับคู่กับที่หนีบโมดูล
สล็อต	T-slot หรือช่องเปิด	สำหรับน็อตสไลด์มาตรฐาน
ความยาว	3 / 4 / 6 ม. ตัดตามยาว	ปรับให้เหมาะสมสำหรับการขนส่งและการตัด
น้ำหนักต่อหน่วย	ประมาณ 1.2–3.5 กก./ม	ขึ้นอยู่กับส่วนและความหนา
โมดูลที่เข้ากันได้	โมดูล c-Si ทั่วไป, 500–700 W	แนวนอนหรือแนวตั้ง
สูงสุด ช่วงการสนับสนุน	1.0–1.5 ม	ขึ้นอยู่กับการคำนวณโครงสร้าง ส่วนธรรมดาด้านล่าง
ขั้นต่ำ	ภาชนะ 1 × 20GP; คำสั่งทดลองขนาดเล็กสามารถต่อรองได้	—
เวลานำ	7-15 วันทำการหลังจากได้รับเงินมัดจำ	—
เงื่อนไขทางการค้า	FOB/CFR/CIF	—

ข้อควรระวังในการติดตั้งและการใช้งาน

เส้นทางโหลดถูกกำหนดโดยหน้าตัดเฉพาะที่ออกแบบมาสำหรับโครงการ ดังนั้นระเบียบวิธีในการติดตั้งรางนำที่ไม่ได้มาตรฐานจึงเข้มงวดกว่ารางมาตรฐาน เรากำหนดให้ทีมติดตั้งทุกคนปฏิบัติตามห้าประเด็นต่อไปนี้:

1. อย่ากลับทิศทางของช่องที่สัมพันธ์กับทิศทางการติดตั้ง การวางแนวที่ไม่ถูกต้องจะเปลี่ยนหน้าตัดของแบริ่งรับน้ำหนัก และลดความสามารถในการรับน้ำหนัก

2. ขันสลักเกลียวให้แน่นตามแรงบิดการออกแบบอย่างเคร่งครัด แรงบิดที่มากเกินไปบนพื้นที่ผนังบางของส่วนแบบกำหนดเองอาจทำให้เกิดการกระแทกในพื้นที่ได้

3. การประกบรางต้องใช้ตัวเชื่อมต่อแบบกำหนดเองที่ออกแบบมาสำหรับส่วนเฉพาะนี้ ขั้วต่อรางมาตรฐานเข้ากันไม่ได้กับรูปทรงนี้

4. ติดตั้งปะเก็นฉนวนที่จุดสัมผัสระหว่างโลหะที่ไม่เหมือนกันเพื่อป้องกันการกัดกร่อนทางเคมีไฟฟ้า ตรวจสอบให้แน่ใจว่าตัวยึดเข้ากันได้กับสารเคลือบ (ชุบสังกะสีแบบจุ่มร้อนหรือสังกะสี-อลูมิเนียม-แมกนีเซียม)

5. อย่าเหยียบบนส่วนที่มีผนังบางตรงกลางราง โหลดที่มีความเข้มข้นจากการสัญจรทางเท้าอาจทำให้เกิดการเสียรูปได้

การผลิตและการควบคุมคุณภาพ

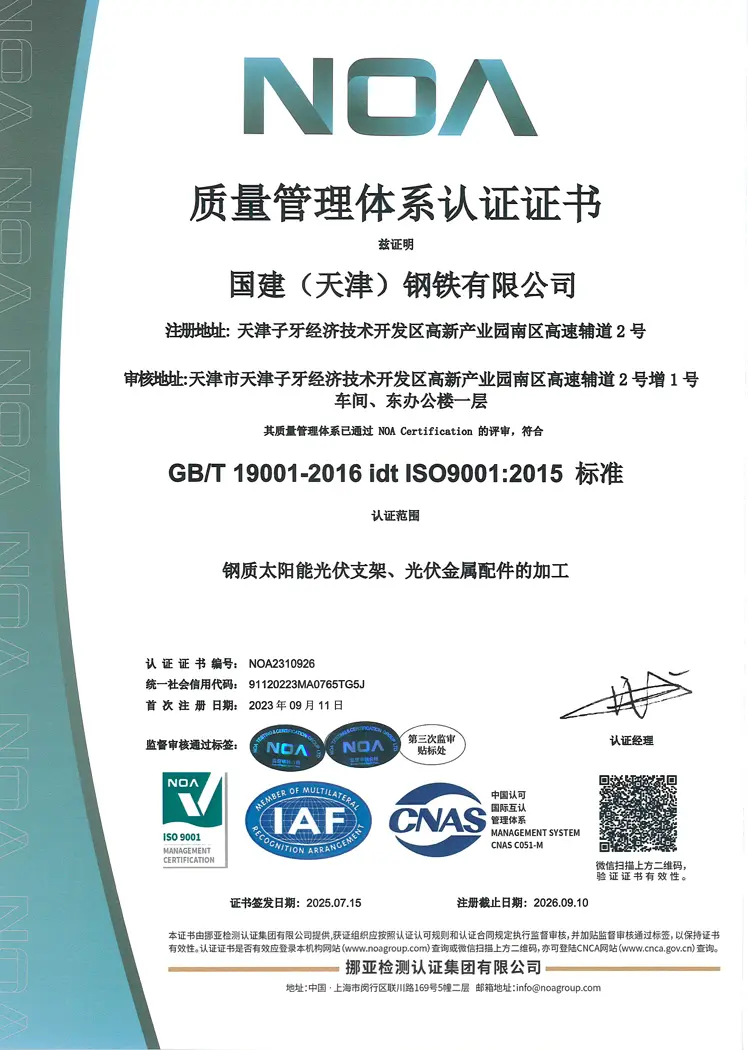

บริษัทของเราดำเนินกระบวนการควบคุมคุณภาพสามขั้นตอน: การตรวจสอบแถบเหล็กที่เข้ามาและวัสดุเคลือบ (การตรวจสอบเกรด ความหนา และน้ำหนักการเคลือบ) การวัดขนาดหน้าตัดและความตรงในแนวระหว่างการขึ้นรูปม้วน และการตรวจสอบความแม่นยำของหน้าตัด ความตรง และสภาพพื้นผิวขั้นสุดท้ายก่อนบรรจุภัณฑ์แต่ละชุด ระบบการจัดการคุณภาพและสิ่งแวดล้อมของเราได้รับการรับรองภายใต้ ISO 9001, ISO 14001 และ ISO 45001 ขอบเขตของการรับรองครอบคลุมถึงโครงสร้างการติดตั้ง PV ที่เป็นเหล็ก และอุปกรณ์เสริมที่เป็นโลหะของ PV

คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: คุณต้องการข้อมูลอะไรบ้างจากเราเพื่อเสนอราคาสำหรับรางโปรไฟล์แบบกำหนดเอง

ตอบ: เราต้องการแบบกระเบื้องหลังคาหรือแป (หรือแบบร่างหน้าตัดที่มีขนาด) ขนาดและเค้าโครงของโมดูล และช่วงรองรับที่วางแผนไว้ จากนี้ เราจะยืนยันหน้าตัด ข้อมูลจำเพาะของการเคลือบผิว และน้ำหนักต่อหน่วยก่อนที่จะเสนอราคา สามารถผลิตตัวอย่างหรือหน้าตัดของบทความแรกได้ก่อนการผลิตจำนวนมาก

Q2: คุณเป็นผู้ผลิตหรือบริษัทการค้าหรือไม่?

ตอบ: เราเป็นผู้ผลิต การขึ้นรูปม้วน การเจาะ การประมวลผลแบบตัดตามความยาว และการจัดการการเคลือบ ล้วนดำเนินการที่โรงงานผลิตของเราเองในเทียนจิน ประเทศจีน คุณสามารถตรวจสอบบันทึกและใบรับรองของโรงงานของเราได้

คำถามที่ 3: ควรเลือกระหว่างการเคลือบ Hot-Dip Galvanize และ Zinc-Aluminium-Magnesium อย่างไร?

ตอบ: สำหรับการใช้งานหลังคาด้านในส่วนใหญ่ การใช้ Hot-Dip Galvanize (Z275) ก็เพียงพอแล้ว สำหรับสภาพแวดล้อมชายฝั่งทะเล ความชื้นสูง หรือมีการกัดกร่อนทางอุตสาหกรรม เราขอแนะนำสังกะสี-อลูมิเนียม-แมกนีเซียม เนื่องจากมีการป้องกันคมตัดที่เหนือกว่าและต้านทานละอองเกลือ เงื่อนไขการรับประกันจะแตกต่างกันไป: 15 ปีสำหรับ Hot-Dip Galvanize และ 25 ปีสำหรับ Zinc-Aluminium-Magnesium

คำถามที่ 4: จำเป็นต้องมีคำสั่งซื้อคอนเทนเนอร์แบบเต็มสำหรับโปรไฟล์แบบกำหนดเองหรือไม่

ตอบ: ปริมาณการสั่งซื้อขั้นต่ำมาตรฐานคือหนึ่งคอนเทนเนอร์ 20GP สำหรับคำสั่งทดลองเริ่มแรกหรือชุดตัวอย่างของโปรไฟล์ใหม่ เราสามารถรับปริมาณที่น้อยลงได้ เพียงระบุรูปวาดโปรไฟล์และความยาวทั้งหมด แล้วเราจะเสนอราคาตามนั้น

คำถามที่ 5: รางนี้เข้ากันได้กับแคลมป์และตัวยึดมาตรฐานหรือไม่

ตอบ: ขึ้นอยู่กับข้อกำหนดโปรไฟล์ของรางนำที่ไม่ได้มาตรฐาน โปรไฟล์ดัดแปลงมาตรฐานสามารถใช้งานร่วมกับแคลมป์ทั่วไปและตัวยึดสเตนเลสสตีลที่มีจำหน่ายในท้องตลาด สำหรับโปรไฟล์พิเศษ เรามีแคลมป์และคอนเนคเตอร์ที่เข้ากันเพื่อให้มั่นใจว่าสามารถใช้งานร่วมกันได้ระหว่างการติดตั้งนอกสถานที่
