H-ราง

ในอุปกรณ์การประกอบและการขนถ่ายวัสดุแบบอัตโนมัติ รางนำจะกำหนดว่ารางเลื่อนเชิงเส้นจะยังคงเงียบและราบรื่นหลังจากผ่านไปสามปี หรือเริ่มโยกเยกหลังจากเวลาเพียงสามเดือน โปรไฟล์ช่องเดียวแบบดั้งเดิมส่วนใหญ่จะเน้นการรับน้ำหนักบนพื้นผิวการทำงานเดียว โหลดที่ผิดปกติสามารถค่อยๆ ดึงแคร่ออกจากตำแหน่ง โดยที่ข้อผิดพลาดที่ตามมาจะส่งผลต่อประสิทธิภาพของเครื่องจักรทั้งหมดในที่สุด H-Rail แก้ไขปัญหานี้ผ่านรูปทรงหน้าตัด แทนที่จะพึ่งพาการรักษาพื้นผิวเพียงอย่างเดียว โดดเด่นด้วยโปรไฟล์อะลูมิเนียมรูปตัว H สมมาตรพร้อมแผ่นรางคู่ขนาน ได้รับการออกแบบมาเพื่อการใช้งานที่มีการเคลื่อนที่แบบลูกสูบ เช่น สไลด์เชิงเส้น เสายก กลไกการผลักดึง เฟรมเครื่องมือ และสายพานลำเลียงน้ำหนักเบา

โปรไฟล์ไกด์ส่วน H คืออะไร

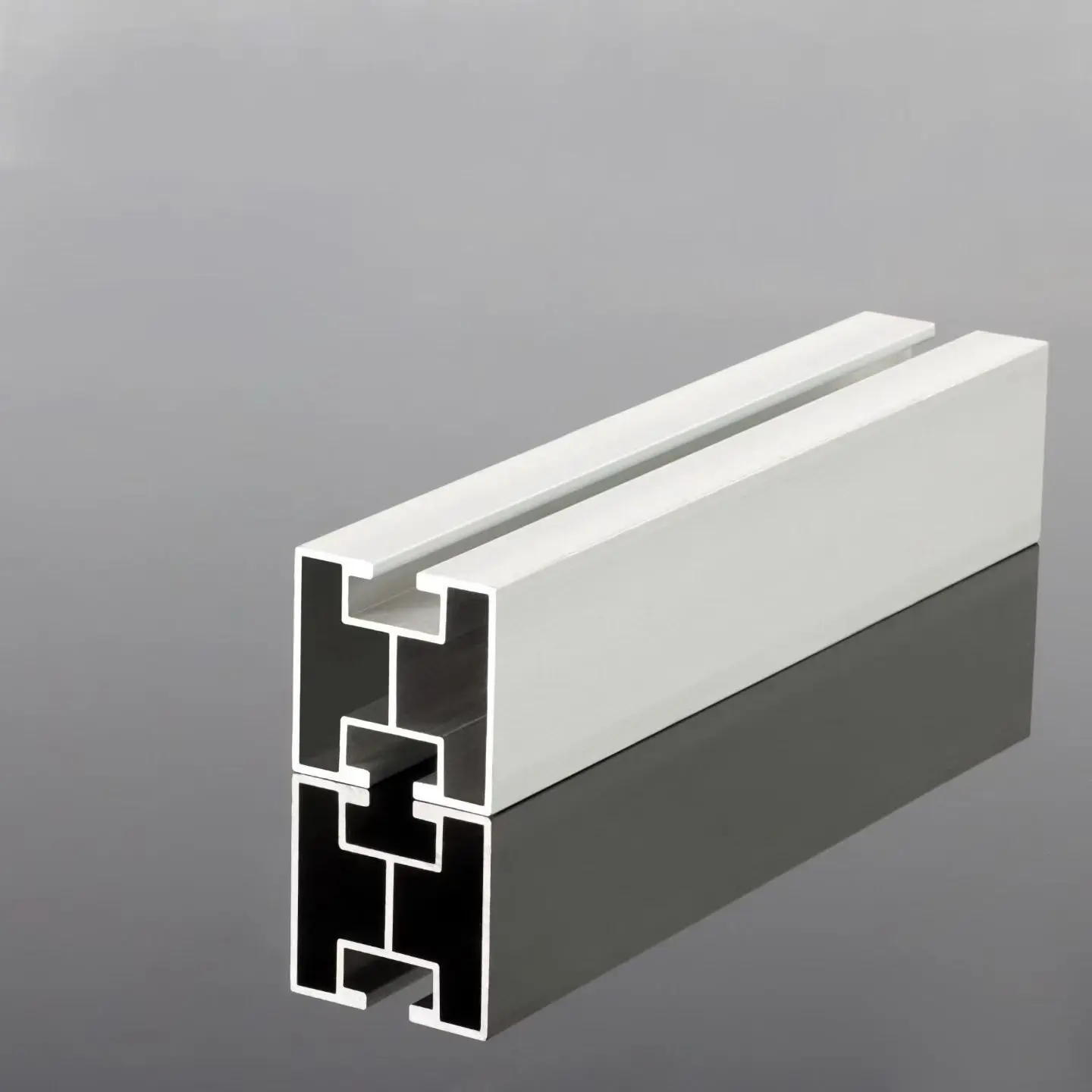

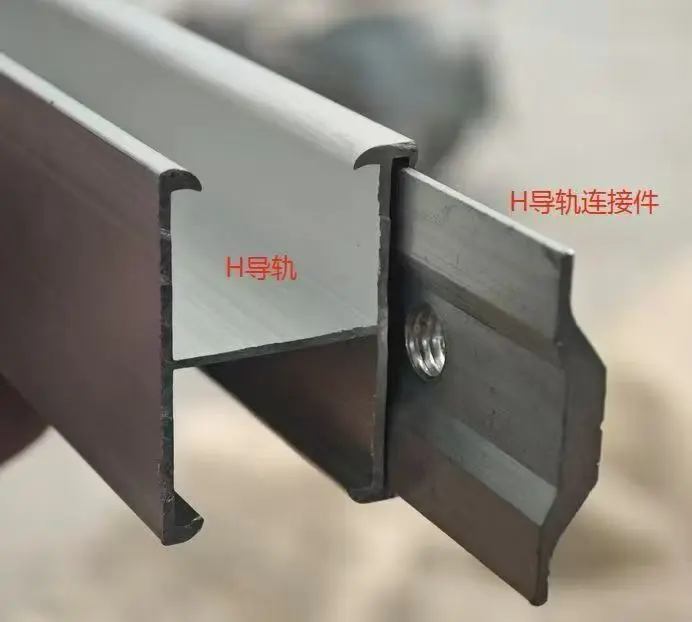

H-Rail เป็นโปรไฟล์ไกด์โครงสร้างอลูมิเนียมที่มีหน้าตัดคล้ายตัวอักษร "H": หน้าแปลนแนวนอนสองอันเชื่อมต่อกันด้วยแผ่นใยตรงกลาง ทำให้มีพื้นผิวร่องที่ใช้งานได้ทั้งสองด้าน ด้วยรูปทรงเรขาคณิตที่สมมาตรนี้ น้ำหนักในแนวตั้งจึงถูกกระจายไปยังแขนรองรับสองแขนแทนที่จะเป็นแขนเดียว ในขณะที่ศูนย์กลางแบบเปิดช่วยลดน้ำหนักโดยไม่กระทบต่อความแข็งแกร่ง

รูปทรงนี้มีข้อดีสามประการ: เมื่อเปรียบเทียบกับรางช่องเดียวที่มีน้ำหนักใกล้เคียงกัน จะมีการโก่งตัวน้อยกว่าภายใต้น้ำหนักบรรทุกปานกลาง โปรไฟล์นั้นต้านทานแรงบิดเมื่ออุปกรณ์ถูกแรงด้านข้างหรือการหยุดฉุกเฉิน และด้วยพื้นผิวเครื่องจักรสองแบบ แคร่จึงสามารถวิ่งได้ด้านใดด้านหนึ่งหรือทั้งสองด้านพร้อมกันก็ได้

ข้อดีหลักและเหตุผลเบื้องหลัง

การกระจายโหลดที่สมดุล:

หน้าตัดของรางคู่จะกระจายแรงกดไปยังแขนรองรับทั้งสองข้าง ทำให้พื้นผิวการทำงานเสี่ยงต่อการบุบหรือเสียรูปจากโหลดที่มีความเข้มข้นน้อยลง ประสบการณ์การผลิตของเราแสดงให้เห็นถึงประสิทธิภาพในการรับน้ำหนักที่สม่ำเสมอในแต่ละแบตช์ ซึ่งเป็นปัจจัยสำคัญในการสร้างเวิร์กสเตชันที่เหมือนกันหลายร้อยเครื่อง

เสถียรภาพทางแรงบิด:

หน้าตัดที่สมมาตรของ H-Rail ต้านทานการบิดเมื่ออุปกรณ์ออกแรงด้านข้างหรือเมื่อติดตั้งรางยาว วิธีนี้แก้ไขปัญหาทั่วไปของเวิร์กช็อปได้โดยตรง: รางตัว H บิดงอเล็กน้อยหลังการติดตั้ง ส่งผลให้แคร่รถผูกหรือติดขัดเมื่อเคลื่อนตัวไปได้ครึ่งทาง การออกแบบที่พลิกกลับได้: ด้านร่องทั้งสองข้างได้รับการกลึงอย่างแม่นยำ ช่วยให้สามารถติดตั้งรางโดยหงายขึ้น คว่ำลง หรือแนวตั้ง นอกจากนี้ยังสามารถใช้เป็นคานโครงสร้างหรือตัวเชื่อมต่อเฟรมได้อีกด้วย โปรไฟล์เดียวครอบคลุมการกำหนดค่าการออกแบบหลายแบบ ช่วยลดความจำเป็นในการใช้ฉากยึดแบบกำหนดเอง

ความตรงเหนือจังหวะยาว:

รางแต่ละรางจะถูกยืดให้ตรงหลังจากการอัดขึ้นรูป และตรวจสอบแยกกันก่อนการขนส่ง เพื่อให้มั่นใจในความตรงโดยไม่ต้องโค้งงอ แม้จะมีความยาวยาวก็ตาม การเคลื่อนที่ของตัวรถยังคงสม่ำเสมอตลอดช่วงจังหวะ โดยหลีกเลี่ยงความแน่นหรือการหลวมที่ปลายทั้งสองด้าน

พื้นผิวการทำงานแบบอะโนไดซ์แบบแข็ง:

ชั้นอะโนไดซ์แข็งช่วยเพิ่มความแข็งของพื้นผิวและความต้านทานการสึกหรอ ป้องกันการเสื่อมสภาพของพื้นผิวแม้ในระหว่างการเลื่อนด้วยความถี่สูง ทนทานต่อฝุ่นและความชื้นในโรงงาน ในขณะที่พื้นผิวด้านป้องกันการสะสมของสิ่งสกปรก ทำให้เหมาะสำหรับห้องคลีนรูมและพื้นที่ประกอบที่มีความแม่นยำ

ข้อมูลจำเพาะทางเทคนิค

รายการ	ข้อมูลจำเพาะ
วัสดุ	อลูมิเนียมอัลลอยด์ รีดร้อน
ประเภทส่วน	โปรไฟล์ H แบบสมมาตร, เว็บคู่, แกนกลวง
การรักษาพื้นผิว	อโนไดซ์แบบแข็ง, ผิวด้าน
ความยาว	ตัดตามความยาวตามแบบของลูกค้า
ความตรง	ยืดและตรวจสอบก่อนจัดส่ง
ตัวเลือกการตัดเฉือน	ตัดตามความยาว การลบมุมปลาย การเจาะ การต๊าป การตัดเฉือนที่มีความแม่นยำ
ขั้นต่ำ	ภาชนะ 1 × 20GP; คำสั่งทดลองขนาดเล็กสามารถต่อรองได้
เวลานำ	7-15 วันทำการหลังจากได้รับเงินมัดจำ
เงื่อนไขทางการค้า	FOB/CFR/CIF

การเลือกรางที่เหมาะสมสำหรับอุปกรณ์ของคุณ

เริ่มต้นด้วยทิศทางของการโหลด：

หากน้ำหนักบรรทุกวางอยู่เหนือราง H-Rail โดยตรงและมีแรงในแนวตั้งสม่ำเสมอ โดยทั่วไปโปรไฟล์รางคู่มาตรฐานก็เพียงพอแล้ว อย่างไรก็ตาม หากโหลดอยู่นอกศูนย์กลางหรืออุปกรณ์หยุดฉุกเฉินบ่อยครั้ง เราขอแนะนำให้ปรึกษาเงื่อนไขการใช้งานของคุณกับเราก่อน ข้อได้เปรียบทางเรขาคณิตของการออกแบบโปรไฟล์มีความสำคัญที่สุดในสถานการณ์เหล่านี้

ความยาวเป็นปัจจัยสำคัญประการที่สอง：

จังหวะที่ยาวขึ้นจะขยายความโค้งของราง ดังนั้น สำหรับระยะชักที่ยาวเกินสองสามเมตร เราขอแนะนำให้สั่งซื้อรางตัดที่ยืดให้ตรงและตรวจสอบตามความยาวแล้ว แทนที่จะตัดโปรไฟล์ที่หน้างาน ความแตกต่างอยู่ที่การเคลื่อนไหวที่ราบรื่นและต่อเนื่องเทียบกับจังหวะกลางที่มีผลผูกพัน

สภาพแวดล้อมในการทำงานเป็นปัจจัยที่สาม：

พื้นผิวอะโนไดซ์แข็งเหมาะสำหรับโรงปฏิบัติงานที่เต็มไปด้วยฝุ่นและสิ่งอำนวยความสะดวกที่มีความชื้น หาก H-Rail จะต้องสัมผัสกับขั้นตอนการชะล้างหรือของเหลวในการตัด โปรดแจ้งให้เราทราบถึงสื่อเฉพาะ เพื่อให้เราสามารถตรวจสอบความเข้ากันได้ของพื้นผิวก่อนทำการสั่งซื้อ

การผลิตและการควบคุมคุณภาพ

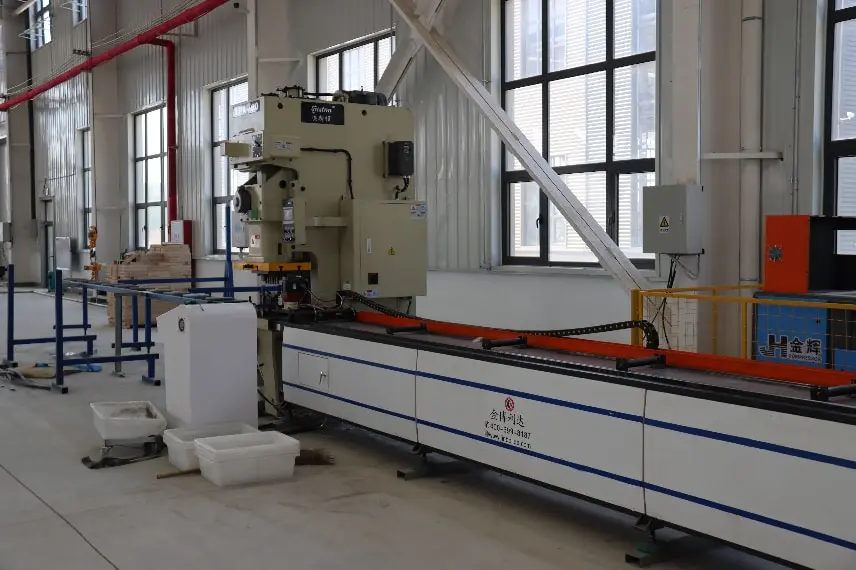

H-Rail ผลิตในโรงงานของเราเอง การอัดขึ้นรูป การตัดเฉือน และอโนไดซ์ ล้วนดำเนินการภายในบริษัท โรงงานผลิตของเราดำเนินการสายการผลิตขึ้นรูป C-channel แปดสาย สายการผลิตเหล็กโปรไฟล์ "Ji" (โปรไฟล์หมวก) สองสาย เครื่องตัดเลเซอร์ไฟเบอร์กำลังสูงสองเครื่อง และสายการผลิต CNC สี่สาย อุปกรณ์ที่เป็นกรรมสิทธิ์ของเราประกอบด้วย "เครื่องเจาะโปรไฟล์อลูมิเนียม" รุ่นอรรถประโยชน์ที่ได้รับสิทธิบัตร (ZL 2023 2 2784865.9) โรงงานแห่งนี้มีกำลังการผลิตประมาณ 200,000 ตันต่อปี

เราส่งออกไปยังกว่า 30 ประเทศและสนับสนุนโครงการจัดหาระยะยาวสำหรับทั้งผู้รับเหมาโครงการและผู้ผลิตอุปกรณ์ เอกสารการส่งออกและการเตรียมการตรวจสอบโดยบุคคลที่สามสามารถเจรจาได้เป็นรายกรณี

คำถามที่พบบ่อย

Q1: คุณเป็นผู้ผลิตหรือบริษัทการค้าหรือไม่?

ตอบ: เราเป็นผู้ผลิต การอัดขึ้นรูป การยืดตรง การตัดเฉือน และการชุบอโนไดซ์แข็งของ H-Rails ของเราทั้งหมดเสร็จสิ้นที่ฐานการผลิตของเราเองในเมืองเทียนจิน ประเทศจีน คุณสามารถตรวจสอบบันทึกและใบรับรองโรงงานของเราได้

Q2: ปริมาณการสั่งซื้อขั้นต่ำ (MOQ) คืออะไร?

ตอบ: MOQ มาตรฐานคือคอนเทนเนอร์ 20GP หนึ่งอัน เราสามารถรับคำสั่งซื้อทดลองเริ่มแรกหรือชุดตัวอย่างในปริมาณที่น้อยลงได้ โปรดแจ้งให้เราทราบข้อกำหนดเฉพาะของหน้าตัดและความยาวทั้งหมด แล้วเราจะเสนอราคาให้ตามนั้น

Q3: คุณสามารถประมวลผลผลิตภัณฑ์ตามแบบของเราได้หรือไม่?

ก. ใช่. การตัดตามความยาวคงที่ การลบมุมปลาย การเจาะ การต๊าป และกระบวนการตกแต่งอื่น ๆ ล้วนดำเนินการภายในบริษัท รางพร้อมสำหรับการติดตั้งเมื่อจัดส่ง โดยไม่ต้องดำเนินการใดๆ ที่โรงงานของคุณอีกต่อไป

คำถามที่ 4: รางของคุณสามารถรับแรงลมและหิมะได้เท่าใด

ตอบ: H-Rails ของเราผ่านการทดสอบการจำลองปริมาณลมและหิมะอย่างเข้มงวด เราสามารถคำนวณภาระตามพารามิเตอร์สภาพอากาศในท้องถิ่น และแนะนำโมเดล H-Rail ที่เหมาะสมเพื่อให้เป็นไปตามมาตรฐานสากล เช่น EN 1991 และ ASCE 7

คำถามที่ 5: คุณจะมั่นใจในคุณภาพที่สม่ำเสมอสำหรับคำสั่งซื้อจำนวนมากได้อย่างไร

ตอบ: ทุกชุดผ่านการตรวจสอบความตรง ความสมบูรณ์ของโครงสร้าง และคุณภาพพื้นผิวก่อนบรรจุภัณฑ์ ใช้มาตรฐานการยอมรับเดียวกันตั้งแต่ตัวอย่างเริ่มแรกจนถึงภาชนะสุดท้าย

คำถามที่ 6: H-Rails ของคุณเข้ากันได้กับแคลมป์ PV ทั่วไปในตลาดหรือไม่

โปรไฟล์ H-rail มาตรฐานเข้ากันได้กับแคลมป์กลาง แคลมป์ปลาย และตัวยึดสแตนเลสส่วนใหญ่ที่มีจำหน่ายในท้องตลาด หากคุณมีข้อกำหนดเฉพาะสำหรับแคลมป์ที่เข้ากัน เราก็สามารถสร้างโปรไฟล์แบบกำหนดเองโดยการสร้างแม่พิมพ์ใหม่ได้
